Descriรงรฃo: O KiCad รฉ um software CAD de EDA (Electronic Design Automation), totalmente gratuito e de cรณdigo aberto, que reรบne todas as ferramentas necessรกrias para vocรช projetar esquemas elรฉtricos e placas de circuito impresso (PCBs) com eficiรชncia. Ideal para engenheiros, estudantes e hobbistas, o KiCad oferece uma soluรงรฃo completa para transformar ideias em projetos prontos para fabricaรงรฃo, sem custos de licenciamento.
Com interface moderna e suporte em portuguรชs, o KiCad facilita cada etapa do seu desenvolvimento, seja em projetos simples ou de alta complexidade. Desde 1992 em constante evoluรงรฃo, ele combina mรณdulos integrados para ediรงรฃo esquemรกtica, roteamento de PCBs e visualizaรงรฃo de arquivos Gerber, permitindo que vocรช otimize seu fluxo de trabalho e explore todo o potencial do design eletrรดnico.
๐ ๏ธ Principais funcionalidades do KiCad
O KiCad oferece um conjunto abrangente de ferramentas organizadas em mรณdulos principais que tornam o desenvolvimento de projetos eletrรดnicos mais eficiente. Confira os destaques:

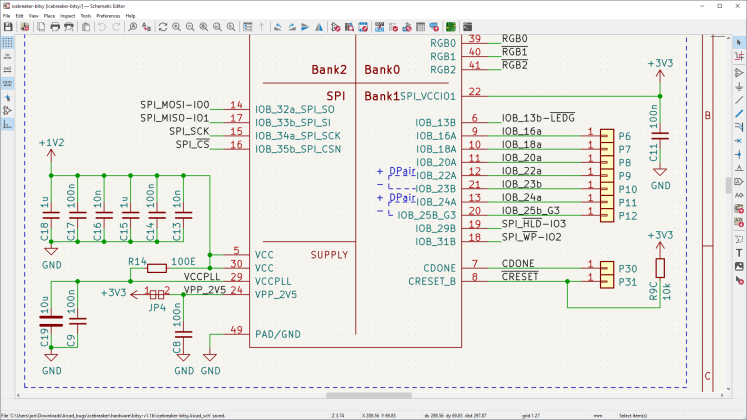

- Editor Esquemรกtico: permite a criaรงรฃo e ediรงรฃo de esquemas elรฉtricos do projeto de forma organizada, suportando designs hierรกrquicos e facilitando a visualizaรงรฃo de circuitos complexos.
- Editor de Sรญmbolos: oferece a personalizaรงรฃo de sรญmbolos nas bibliotecas globais ou especรญficas do projeto, garantindo que os componentes atendam ร s necessidades especรญficas de cada design.

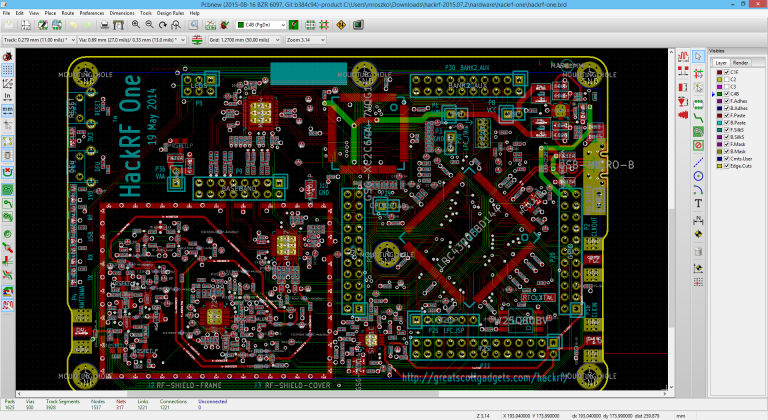

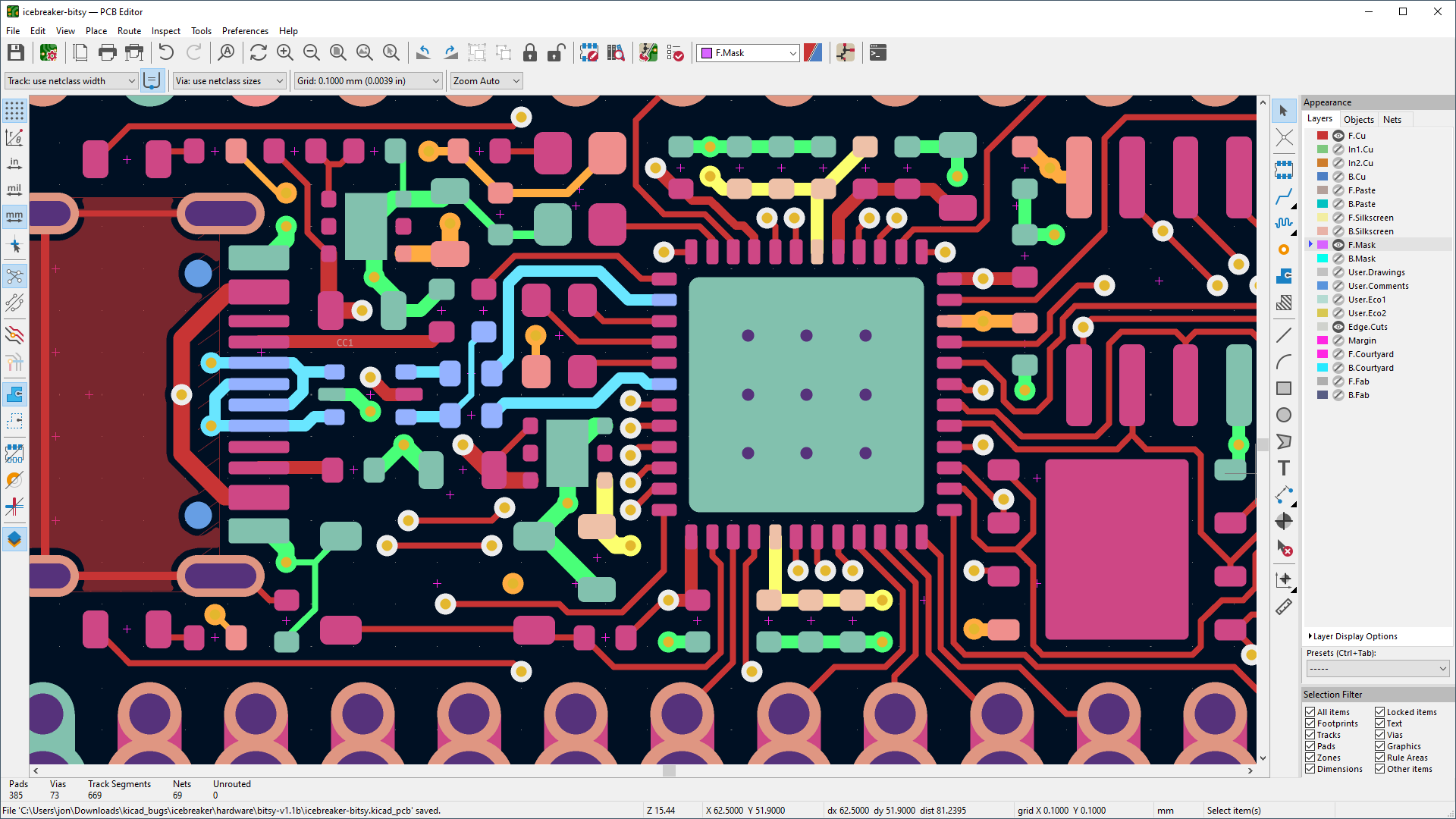

- Editor da PCI: possibilita o desenvolvimento completo do layout da placa de circuito impresso, com suporte para mรบltiplas camadas e ferramentas avanรงadas de roteamento.
- Editor de Footprints: facilita a configuraรงรฃo precisa dos footprints nas bibliotecas globais ou do projeto, assegurando flexibilidade e exatidรฃo no layout da placa.
- Visualizador Gerber: oferece a prรฉ-visualizaรงรฃo dos arquivos Gerber, essenciais para a fabricaรงรฃo profissional de PCBs, permitindo a verificaรงรฃo detalhada antes da produรงรฃo.
- Conversor de Imagem: converte imagens em bitmap para sรญmbolos ou footprints, ampliando as possibilidades criativas e facilitando a inclusรฃo de logotipos ou grรกficos personalizados no projeto.
- Ferramentas de Cรกlculo: fornece acesso a cรกlculos especรญficos para eletrรดnica, como determinaรงรฃo de resistรชncia, capacidade de corrente e outras mรฉtricas essenciais para o design de circuitos.
- Editor de Esquema: permite o ajuste das bordas das folhas, tรญtulos de blocos e outros elementos visuais dos projetos de desenho, garantindo uma documentaรงรฃo clara e personalizada.
- Plug-in e Gerenciador de Conteรบdo: facilita a gestรฃo de pacotes para download, incluindo repositรณrios de terceiros, assegurando que vocรช tenha acesso ร s bibliotecas e funcionalidades mais recentes.
โก Recursos adicionais e destaques

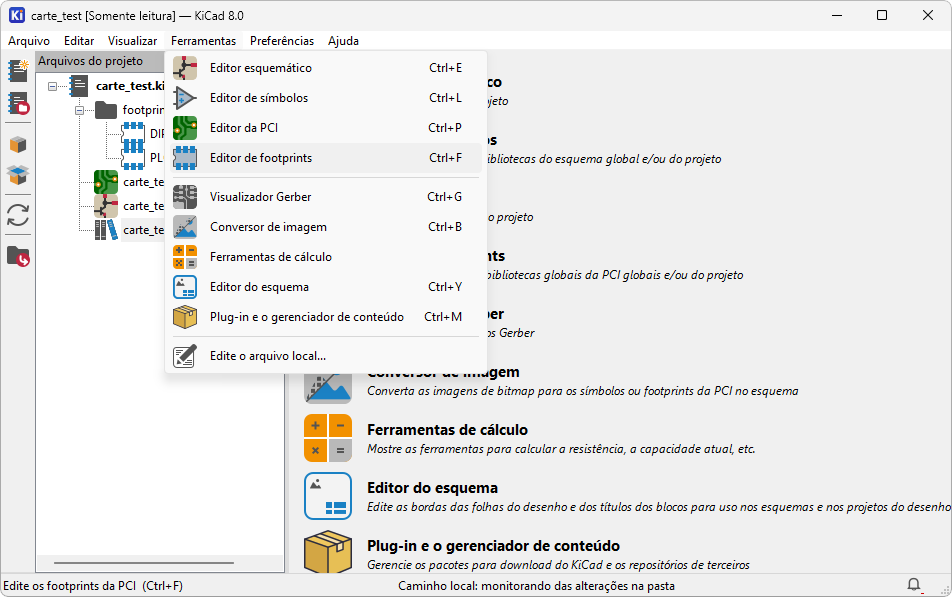

Em seu menu “Arquivo” o programa inclui opรงรตes como a criaรงรฃo de novos projetos a partir de modelos e a abertura de projetos de demonstraรงรฃo, ideais para iniciantes ou para quem deseja acelerar o desenvolvimento. Ele suporta atรฉ 16 camadas de cobre e 12 camadas de mรกscara de soldagem, permitindo a criaรงรฃo de projetos detalhados e profissionais.
Alรฉm disso, o KiCad permite gerar automaticamente todos os documentos necessรกrios para a fabricaรงรฃo das placas, agilizando o processo e garantindo um fluxo de trabalho mais eficiente. Sua flexibilidade รฉ complementada por uma ampla comunidade de usuรกrios e desenvolvedores, que oferece suporte ativo e atualizaรงรตes constantes para o programa.
Em sua versรฃo mais recente, o KiCad trouxe aprimoramentos significativos em ferramentas essenciais, como o editor esquemรกtico e o roteamento de PCBs, garantindo maior precisรฃo e eficiรชncia no desenvolvimento de projetos. Alรฉm disso, foram adicionados novos recursos ao gerenciador de bibliotecas, facilitando a organizaรงรฃo de componentes e footprints.
